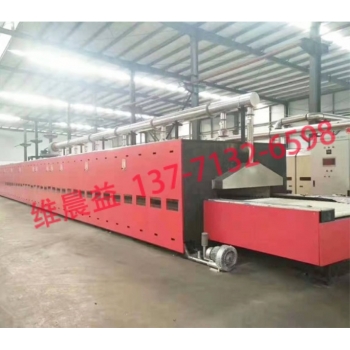

辊道炉

  • 产品分类:辊道窑
  • 浏览次数:已有458位客户关注
联系我们:137-7132-6598

一:设备名称用途

名称:辊道炉

用途:主要针对锂(锂电池正负极)粉体材料

二:锂电正负极辊道炉主要技术参数

2.1、炉膛尺寸:3900×1250×200 mm

2.2、外形尺寸:41560×1880×1450 mm

2.3、额定温度:1000℃

2.4、工作温度:850℃

2.5、控温精度:≤±1℃

2.6、炉内温差:≤±5℃

2.7、炉外温度:小于50℃

2.8、控温组数:18个温区36个控温表,每个温区的控温表可以分别设定不同的温度。1.2区上下连控。

2.9、工作速度:全窑按17h计算,40mm/min,速度采用变频器控制,主传动为变频器与摆线针电机可调节

2.10调速范围:1000~3500mm/h,具体根据产品工艺设定

2.11加热方式:电加热,炉内的上下安装,侧面插入,方便更换

2.12加热元件:高温电阻丝(产地江苏)绕圈方式穿在陶瓷管上。

2.13加热功率:320 KW

2.14保温功率:180KW

2.15加热长度:30000mm

2.16炉衬材质:高温段炉内层全采用莫来石材料按照设计制作,然后采用轻质保温材料及纤维棉作为保温。炉内上部采用陶瓷盖板,然后加上纤维棉作保温

2.17保温材料:轻质标砖及纤维棉

2.18保温层次:高温区底部250mm,两侧面各300mm,炉顶300mm

2.19控制柜:3台,IPD调节,尺寸为2000x1200x500

2.20设备结构:拼装焊接式,现场连接组装

2.21冷却方式:自然冷却+备用风机

2.22输送方式:机械斜齿轮传动

2.23速度控制:二级摆线针电机变频器控制

2.24排气方式:前端设4个排气口自然排气,后面冷却段设置3个排气口自然排气,材质为304不锈钢,

2.25热电偶:热电偶34支N型分度号

2.26匣钵尺寸:340x340x80mm炉内并排放3个匣钵。
